袋式過濾器的組成結構是什么？由哪些部分組成
袋式過濾器的組成結構
袋式過濾器主要由三部分組成：過濾容器、支承網籃和過濾袋。袋式過濾器是根據配用濾袋大小分為1、2、3、4、5號袋濾器。按濾器含袋數分為單袋式、雙袋式和多袋式；以液體進出口的方向分為側進底出式和底進底出式，濾器材質為優質不銹鋼。

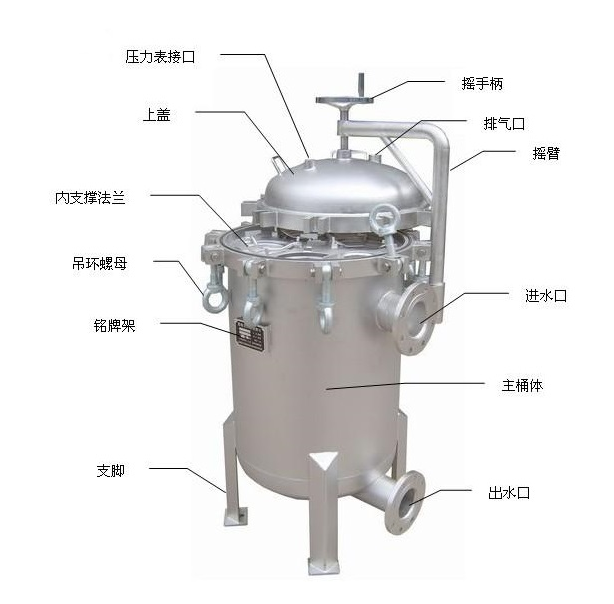

袋式過濾器結構圖
以法蘭式吊環螺母袋式過濾器為例，下面是袋式過濾器的詳細結構圖：
使用袋濾器過濾液體時，液體從過濾容器側面或者下面進液口進入，由被網籃支撐的濾袋上方沖入濾袋中，濾袋因液體的沖擊和均勻的壓力面展開，使得液體物料在整個過濾袋內表面得到均勻分布，透過濾袋的液體沿著金屬支承網籃壁，由過濾器底部出液口排出。濾出顆粒雜質被截留在過濾袋內，完成過濾過程。為了保持過濾器高效暢通和過濾精度以及確保下游液體不被污染，運行一段時間后應停機，打開濾器端蓋，把截留物和濾袋一起取出，更換新的濾袋，更換周期視實際情況而定。
袋式過濾器濾袋的相關尺寸
袋式過濾器是根據配用濾袋大小分為1、2、3、4、5號袋濾器，對應的尺寸、水處理量、過濾面積、體積等參數如下：
濾袋尺寸:1號袋 直徑:180mm 長度:450mm 水處理量:20噸/小時 過濾面積:0.25平米 體積:8L
濾袋尺寸:2號袋 直徑:180mm 長度:810mm 水處理量:40噸/小時 過濾面積:0.5平米 體積:17L
濾袋尺寸:3號袋 直徑:108mm 長度:230mm 水處理量:6噸/小時 過濾面積:0.09平米 體積:1.3L
濾袋尺寸:4號袋 直徑:108mm 長度:380mm 水處理量:12噸/小時 過濾面積:0.16平米 體積:2.5L
濾袋尺寸:5號袋 直徑:152mm 長度:520mm 水處理量:12噸/小時 過濾面積:0.18平米 體積:8L
袋式過濾器安裝操作步驟：
1、 將袋式過濾機放置在需過濾的工位上，連接進出口法蘭或管牙后，加以固定；悶堵排氣口，或配置排氣閥。夾套型連接保溫熱源。
2、 將金屬內網輕輕放入袋式過濾機中，使內網領口與袋式過濾機口吻合；放置濾袋，使濾袋環口和金屬內網領口吻合。
3、 將O型密封圈放入O型槽，O型密封圈不能扭曲或變形，多袋濾機扣上濾袋壓環。
4、 一手握住上蓋把手，一手抓住上蓋的另一端（多袋濾機轉動頂端手輪）
5、 上蓋對準后，同時擰緊對角的兩個吊帽，將所有吊帽一一擰緊，如果不好擰，可以用短棍插入吊環內絞緊。
6、 關閉安裝在袋式過濾機頂部的排氣閥。
7、 請檢查各連接管子道是否牢固；工作壓力是否在允許范圍內。
8、 打開輸出閥門。打開熱源進入閥，是濾機溫度升到指定溫度。
9、慢慢地打開輸入閥門，讓液體緩緩流入并充滿濾機，防止液體突然沖擊濾袋，造成破裂，然后觀察有無泄漏。若未出現泄漏，即可開始過濾。
了解了袋式過濾器的組成結構，希望您對袋式過濾器的使用更加熟悉，選型更有方向感。有更多過濾器相關的問題或者需要購買，請聯系深圳環潤環保詳細咨詢。
